YAT/GIS分解物監測系統
1.傳感器介紹
在線分解產物監測系統，采用激光紅外或者固態電化學兩種傳感器供選擇
1.1 激光紅外傳感器H2S、SO2傳感器，該傳感器原理是：基于不同氣體分子的近紅外光譜選擇吸收特性，利用氣體濃度與吸收強度關系鑒別氣體組分并確定其濃度的氣體傳感器裝置。
紅外傳感器的應用很廣，在檢測很多種的氣體中都使用到它，而且它的可靠性很高，選擇性很好，精度高，沒有毒，受到環境的干擾較小，壽命比較長，對氧氣不依賴等等的優點，其缺點就是價格昂貴。
1.2 固態電化學傳H2S、SO2傳感器：該傳感器采用電化學氣體檢測原理，測量可以化學分解的各種氣體。傳感器是由三個與電解液接觸的電極，典型電極由大表面積貴金屬及其它材料組成。電極、電解液和周圍空氣接觸，氣體通過多孔膜背面擴散入傳感器的工作電極，在該電極上氣體被氧化或還原，這種電化學反應引起流經外部線路的電流變化。該電流與氣體濃度成線性比例，從而來監測氣體濃度。
電化學氣體傳感器具有體積小、 檢測速度快、 準確、 便于攜帶、 可現場直接檢測和連續，檢測等獨特優點， 其缺點是壽命短。
2.SF6綜合在線監測功能特點
2.1實現早期故障預警
綜合監測變送器采集的數據上傳到智能化分析軟件,智能化分析軟件根據一段時間監測的數據自動生成相應的參數曲線,根據該曲線的變化,提前預算出故障發生的時間,實現早早期故障預警。
2.2系統響應迅速
監測系統采用I8運算處理器，軟件采用邊緣分布式運算方式，響應速度十分迅速。
2.3獨特的防誤報警系統
2.3.1采用誤報警過濾軟件，該軟件帶有故障數據庫，報警數據必須與數據庫中的故障類型匹配才會發出報警。
2.3.2可疑報警點自動跟蹤，進行多次監測。
2.3.3 傳感器自動校準
2.3.4 報警信號深度濾波
2.4零排放，零污染氣路連接設計，安裝拆卸方便快捷，可在不斷電情況下安裝及維護，可支持各種微水補氣接口；
2.5變送器本體采用高品質硬質鋁材質，體積小，重量輕，補氣接頭采用銅質，可避免螺紋咬死；
2.6變送器整體防水防塵設計，可適用于戶外設備；
2.7總線式通信連接方式且單點故障不影響總體通信；
2.8高等級電磁兼容及安全性能；
3.技術指標
量 程： SO2：0 ～ 100μl/l
靈敏度 ： ≤10UL/L時，誤差≤±0.5 UL/L；
≥10UL/L時，誤差≤±5% ；
量 程： H2S: 0 ～ 100μl/l
靈敏度 ： H2S：≤10UL/L時，誤差≤±0.5 UL/L；
≥10UL/L時，誤差≤±5% ；
其它指標：
通訊接口：RS-485 ModBus
通訊速率：9600 bps
電源電壓：24VDC ±10% <5W
工作環境：-55℃～＋70 ℃ ≤95％RH
4. SF6綜合在線監測測量原理及配置原則
4.1系統介紹
SF6氣體綜合監測變送器，溫度傳感器、SO2、H2S傳感器。電磁干擾是影響SF6綜合監測系統穩定運行的最大因素，因此我們對SF6綜合變送器采取了多個措施防干擾；
4.1屏蔽，電纜采用屏蔽電纜，變送器采用金屬全封閉設計。
4.2接地，電纜接地，設備外殼接地。
4.3濾波，硬件上采用濾波器進行濾波，軟件算法進行深度濾波。
4.4采用進口傳感器和軍工級芯片。傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高；變送器外部結構也更適于高頻電場環境下的測量，它與電路處理部分融為一體，以減少干擾耦合，提高電路長期工作的穩定性和可靠性。

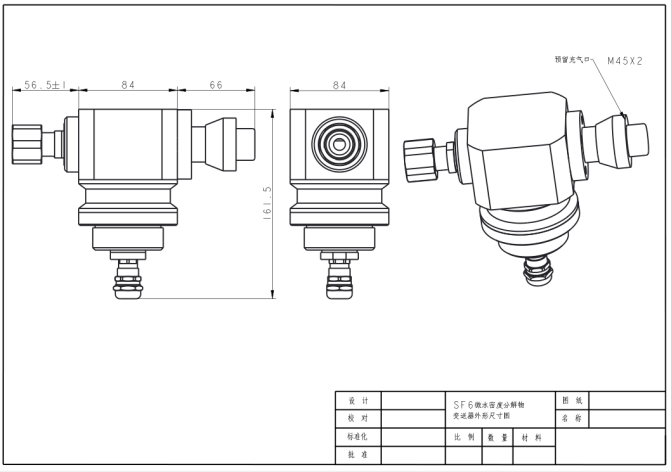

（變送器外形尺寸圖）
4.2系統配置原則
變送器：其按照GIS/GIL需要監測的氣室間隔數量而定，即每有一個獨立氣室間隔即安裝一只綜合監測變送器，重點監測位置為斷路器間隔，母線。
|
|
